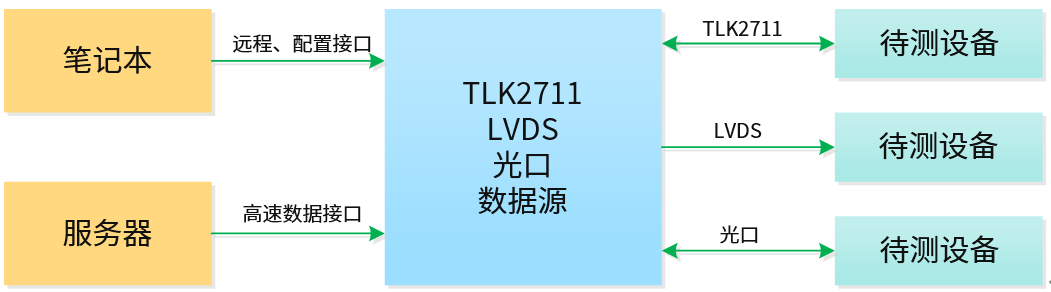

        設備由1臺高性能服務器、1塊PCIe板卡、1塊數據收發板組成，如圖5-10所示。4套數據收發器實現相同的功能，1臺服務器光纖可對應1套數據收發器，一個上位機可控制多臺數據收發器。

        PCIe卡從上位機接收數據，發送給發送器，發送器再轉成TLK2711、光口或LVDS并按照規定的格式往外發送。TLK2711、光口和LVDS的輸出頻率可通過上位機設置或者通過改變外部時鐘頻率或者更改晶振的方式實現，8路TLK2711數據輸出頻率同時改變。

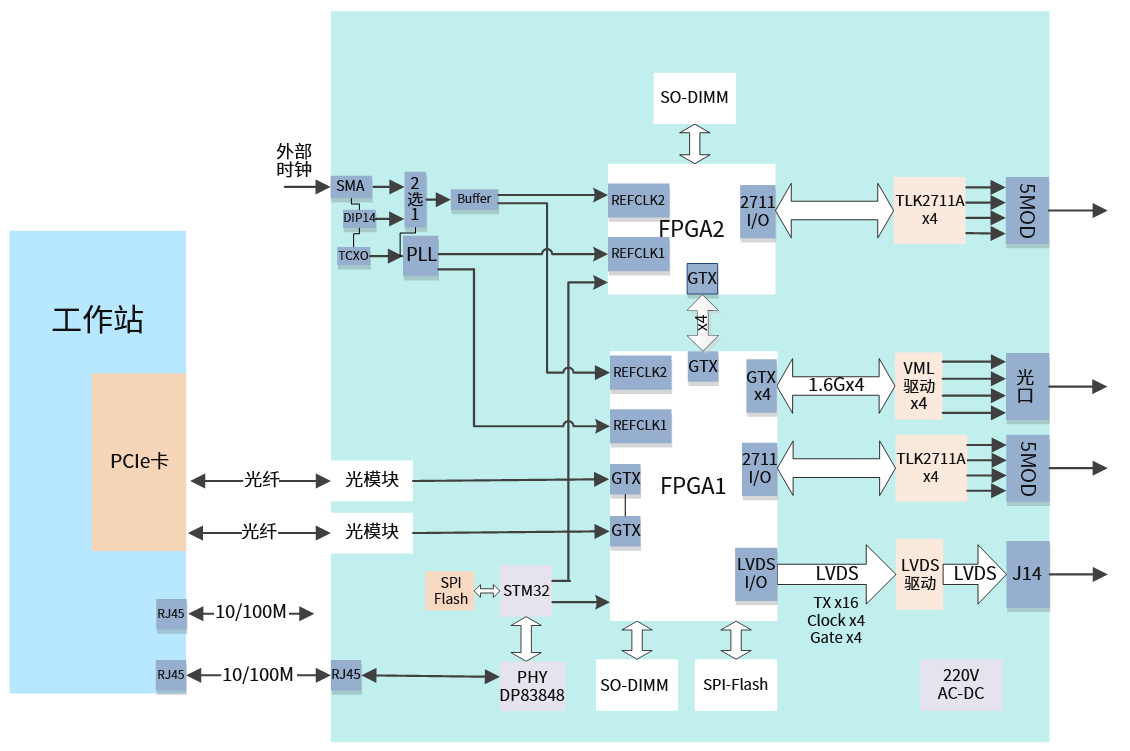

        發送器主要有2片K7 325T FPGA、DDR3內存條、時鐘、LVDS buffer、TLK2711A、VML驅動器等組成。FPGA通過光纖接收上位機發送的數據，轉為TLK2711、光口或LVDS格式的數據發送給用戶設備。TLK2711接口為雙工方式，通過TLK2711接口接收用戶設備的請求幀，LVDS為單工方式。

        板上每塊FPGA放置了一根DDR3內存條，用于緩存待發送的數據文件。上位機讀取文件后通過光纖發送到本板，先緩存到DDR3中，再往外發送，不必每次都從上位機讀取，降低了與上位機之間的傳輸鏈路上的壓力，也降低了硬盤的壓力。

        TLK2711信號上增加了Buffer芯片提高驅動能力，Buffer具有接收均衡和發送預加重功能，同時具有防止靜電直接損壞FPGA的作用。同理LVDS信號上也加了Buffer。

        脫機工作模式（即沒有服務器參與）通過在板上放置一片F(xiàn)lash用于存儲數據文件實現，F(xiàn)PGA可直接從Flash中讀取文件數據并對外發送。

        板上還放置了1片ARM，主要用于PLL配置、復位管理、FPGA加載、環境監控、控制命令的接收、解析、發送。

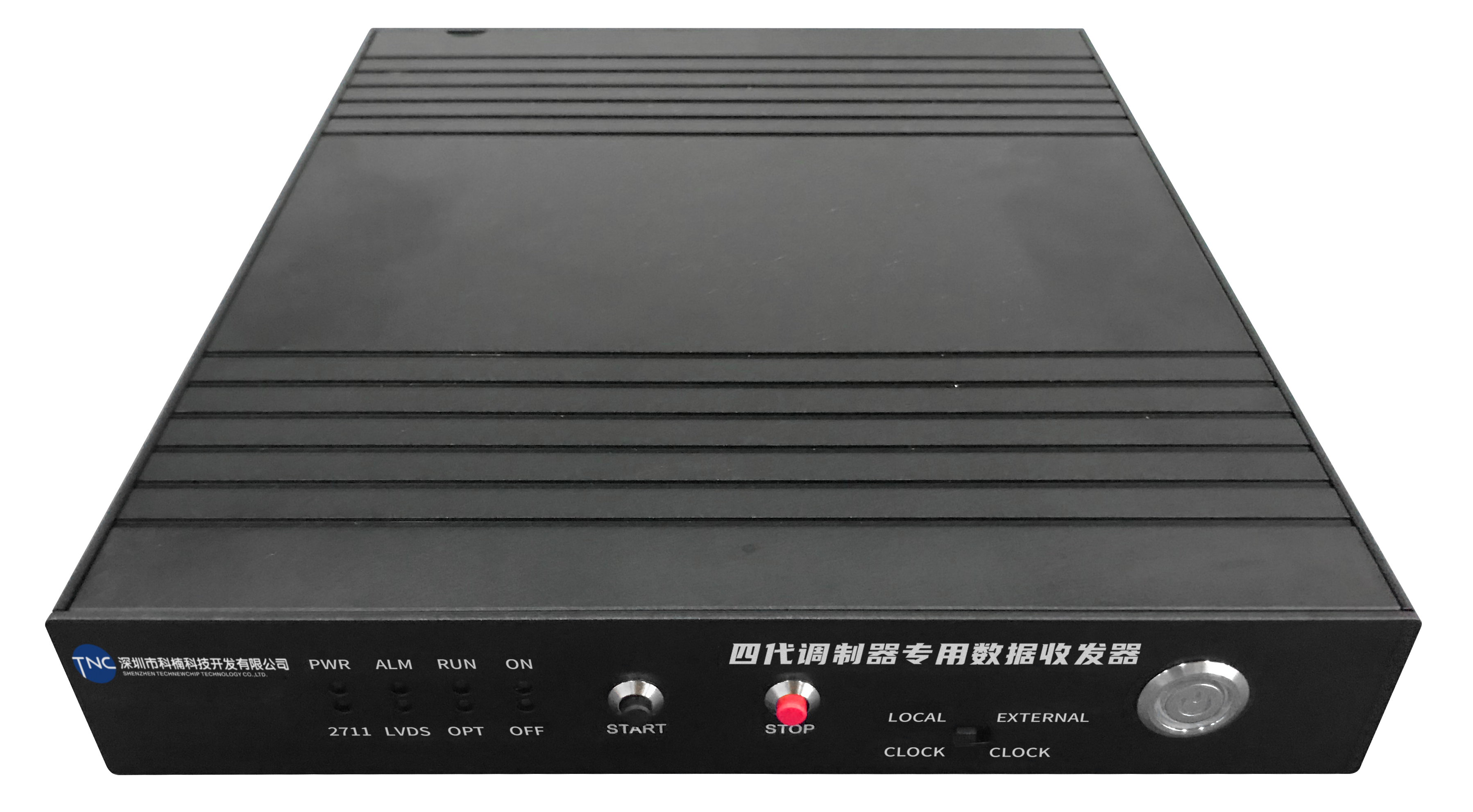

        單板放置撥碼開關，用來手動選擇外部時鐘和本地時鐘，同時用LED顯示狀態。面板設計2個按鈕開關，用來實現脫機環境下設備開始停止功能。

具體功能和性能參數如下：

1)   發送路數：

      TLK2711發送路數為8路（單臺）；

      LVDS發送路數數為24路（4路時鐘，16路數據）（單臺）；

      光口發送路數：收發各4路（單臺）；

2)   TLK2711和光口數據接口可雙工工作，按照接收請求發送數據模式工作，也可單工工作，按照制定占空比發送數據；

3)   LVDS發送接口輸出速率和輸出路數可控。（速率控制可通過更改FPGA時鐘或外供時鐘的方式實現）；

4)   LVDS數據源具備時序拉偏功能，發送的鐘碼關系可通過控制接口進行設置；

5)   數據源在發送數據時可發送提前存儲在設備中的固定數據（通過配置接口），也可通過和服務器直接的高速接口讀取數據，并通過TLK2711接口和LVDS接口發送；

6)   要求地檢設備具有閉環自檢功能，即設備上需有自檢接口，模擬被測設備，并接收數據，并進行誤碼率和設備功能的檢測；

7)   TLK2711發送時鐘參數：

      時鐘頻率暫定100MHZ；

      串行碼速率：1.6Gbps；

      頻率穩定度：50PPM；

      時鐘穩定度：＜40ps；

8)   光纖接口要求參數：

      光纖傳輸，波長850nm；

      電平：CML電平，差分阻抗100歐；

      速率：6.25Gbps(支持1.25Gbps、2.5Gbps、3.125Gbps、5Gbps、6.25Gbps等典型值)，97.65625MHz*64bit；

      協議：Aurora64B/66B；

      時鐘頻率：97.65625MHz（頻率可變）；

      時鐘頻率短期穩定度：1X10-9/0.1s（艾倫方差）；

      時鐘頻率準確度：±2X10-5；

      時鐘占空比0.45~0.55。
